Tranzistor

Tranzistoarele reprezinta cea mai importanta clasa de dispozitive electronice deoarece au proprietatea de a amplifica semnalele electrice. Denumirea de tranzistor provine de la cuvintele din limba engleza Transfer-Rezistor. Tranzistorul este un dispozitiv semiconductor de circuit realizat in general din doua jonctiuni pn avand trei terminale .Exista mai multe tipuri de tranzistori in functie de modul de realizare , cum ar fi : tranzistoare bipolare,tranzistoare cu efect de camp ,unijonctiune ,etc. in general tranzistoarele se construiesc din materiale semiconductoare (germaniu sau siliciu) avand in componenta lor trei regiuni numite baza ,emitor si colector.

Tranzistorul bipolar Edit

Este constituit din doua jonctiuni pn dispuse in succesiune pnp sau npn In functie de terminalul comun intre intrare si iesire se pot distinge trei moduri de conectare a tranzistolului in circuit : cu emitor comun ,baza comuna ,colector comun.In aplicatii cel mai frecvent este utilizat montajul cu emitor comun. Pentru caracteristica sa de functionare este necesar ca in fiecare moment sa fie cunoscute ase marimi caracteristice ale sale :trei curenti (de baza,emitor ,colector) trei tensiuni(emitor-baza,colectorbaza colector-emitor) punctul ce are ca coordonate cele sase marimi de mai sus reprezinta punctul static de functionare al tranzistorului . tranzistorul poate fi montat in circuit dupa unul din modurile aratate mai jos In oricare din aceste trei conexiuni fundamentale se pot observa prezenta a doua "porti" una de intrare unde este aplicat semnalul care trebuie prelucrat si una de iesire in care se optine semnalul prelucrat. Una din cele trei borne ale tranzistorului este conectata la abmele porti si este folosita ca punct de referinta.Astfel exista trei moduri de conectare baza comuna(BC),emitor comun(EC),colector comun(CC). Clasificarea tranzistoarelor bipolare dupa puterea disipataTranzistoare de putere mica sunt incapsulate in plastic sau metal si nu se monteaza pe radiator avand o rezistenta termica mai mare decat 15°/W Tranzistoare de putere sunt incapsulate in plastic sau metal si se monteaza pe radiator avand o rezistenta termica mai mare decat 15°/W Clasificarea trenzistoarelor bipolare dupa frecventa de lucru Tranzistoare de joasa frecventa sunt pot fi utilizate pana la o frecventa de 100Khz Tranzistoare de frecventa inalta sunt utilizate la frecvente mai mari de 100Khz (in RF,circ de comutatie ,etc)

Parametri principali ai tranzistoarelor Edit

Valorile maxime absolutereprezinta valorile a caror depasire in timpul functionarii pot produce defectarea tranzistorului Acestea sunt:

-tensiunile maxime intre terminale(Vce,Vce,Vbe)

-Curentul maxim de baza si colector(Ic max,Ib max)

-Puterea maxima disipata

-Temperatura maxima a jonctiunii


Caracteristici electrice

Caracteristici electrice statice sunt utilizate pentru determinarea punctului dtatic de functionare in cc si pot fi impartite in:

a)caracteristici de blocare(definesc parametri specifici starii de blocare):

-Vcb-Icb jonctiunea baza colector polarizata invers ,ar emitorul este in gol

-Vce-Ice jonctiunea colector baza polarizata invers iar intre baza si emitor se conecteaza un rezistor

-Vceo -Iceo baza este in gol,intre emitor si colector se aplica o tensiune astfel ca jonctiunea jonctiunea baza colector sa fie polarizata invers

-Veb-Ieb colectorul este in gol iar jonctiunea emitor baza este polarizata invers

-Vcex-Icex jonctiunile baza colector si emitor baza polarizate invers.

-Vces-Ices emitorul este in scurt circuit jonctiunea colector baza este polarizata invers


b)caracteristici de conductie (definesc parametrii specifici starii de conductie):

- hfe reprezinta castigul static in curent si este egal cu raportul dintre curentul de colector si curentul de baza la o conexiune colector emitor hfe=Ic/Ib

-Vbe(de deschidere) reprezinta tensiune abaza emitor care este necesra obtinerii curentului de colector dorit la o tensiune colector baza data .

-Vce saturatie reprezinta tensiune colector emitor pentru un raport al curentilor de colector si baz amai mic decat castigul static la acel curent de colector. Pentru ca acesta sa fie cat mai mic Tensiunea Vbe de deschidere trebuie se fie cat mai mare.

-Vbe saturatie reprezinta tensiunea baza emitor ce apare la un raport al curentilor de colector si baza ce corespunde zonei de saturatie a caracteristicilor de iesire.


c)caracteristici de semnal mic definesc parametri de functionare in ca. la un nivel al semnalului care nu depaseste 26mV

Tranzistoarele reprezinta cea mai importanta clasa de dispzitive electronice deoarece au proprietatea de a amplifica semnalele electrice. Denumirea de tranzistor provine de la cuvintele din limba engleza Transfer-Rezistor. Tranzistorul este un dispozitiv semiconductor de circuit realizat in general din doua jonctiuni pn avand trei terminale .Exista mai multe tipuri de tranzistori in functie de modul de realizare , cum ar fi : tranzistoare bipolare,tranzistoare cu efect de camp ,unijonctiune ,etc. in general tranzistoarele se construiesc din materiale semiconductoare (germaniu sau siliciu) avand in componenta lor trei regiuni numite baza ,emitor si colector.

Tranzistorul bipolar Edit

Este constituit din doua jonctiuni pn dispuse in succesiune pnp sau npn In functie de terminalul comun intre intrare si iesire se pot distinge trei moduri de conectare a tranzistolului in circuit : cu emitor comun ,baza comuna ,colector comun.In aplicatii cel mai frecvent este utilizat montajul cu emitor comun. Pentru caracteristica sa de functionare este necesar ca in fiecare moment sa fie cunoscute ase marimi caracteristice ale sale :trei curenti (de baza,emitor ,colector) trei tensiuni(emitor-baza,colectorbaza colector-emitor) punctul ce are ca coordonate cele sase marimi de mai sus reprezinta punctul static de functionare al tranzistorului . tranzistorul poate fi montat in circuit dupa unul din modurile aratate mai jos In oricare din aceste trei conexiuni fundamentale se pot observa prezenta a doua "porti" una de intrare unde este aplicat semnalul care trebuie prelucrat si una de iesire in care se optine semnalul prelucrat. Una din cele trei borne ale tranzistorului este conectata la abmele porti si este folosita ca punct de referinta.Astfel exista trei moduri de conectare baza comuna(BC),emitor comun(EC),colector comun(CC).


Clasificarea tranzistoarelor bipolare dupa puterea disipata Edit

Tranzistoare de putere mica sunt incapsulate in plastic sau metal si nu se monteaza pe radiator avand o rezistenta termica mai mare decat 15°/W Tranzistoare de putere sunt incapsulate in plastic sau metal si se monteaza pe radiator avand o rezistenta termica mai mare decat 15°/W

Clasificarea trenzistoarelor bipolare dupa frecventa de lucru Edit

Tranzistoare de joasa frecventa sunt pot fi utilizate pana la o frecventa de 100Khz Tranzistoare de frecventa inalta sunt utilizate la frecvente mai mari de 100Khz (in RF,circ de comutatie ,etc)


Parametri principali ai tranzistoarelor

Valorile maxime absolute reprezinta valorile a caror depasire in timpul functionarii pot produce defectarea tranzistorului Acestea sunt:

-tensiunile maxime intre terminale(Vce,Vce,Vbe)

-Curentul maxim de baza si colector(Ic max,Ib max)

-Puterea maxima disipata

-Temperatura maxima a jonctiunii


Caracteristici electrice

Caracteristici electrice statice sunt utilizate pentru determinarea punctului dtatic de functionare in cc si pot fi impartite in:

a)caracteristici de blocare(definesc parametri specifici starii de blocare):

-Vcb-Icb jonctiunea baza colector polarizata invers ,ar emitorul este in gol

-Vce-Ice jonctiunea colector baza polarizata invers iar intre baza si emitor se conecteaza un rezistor

-Vceo -Iceo baza este in gol,intre emitor si colector se aplica o tensiune astfel ca jonctiunea jonctiunea baza colector sa fie polarizata invers

-Veb-Ieb colectorul este in gol iar jonctiunea emitor baza este polarizata invers

-Vcex-Icex jonctiunile baza colector si emitor baza polarizate invers.

-Vces-Ices emitorul este in scurt circuit jonctiunea colector baza este polarizata invers


b)caracteristici de conductie (definesc parametrii specifici starii de conductie):

- hfe reprezinta castigul static in curent si este egal cu raportul dintre curentul de colector si curentul de baza la o conexiune colector emitor hfe=Ic/Ib

-Vbe(de deschidere) reprezinta tensiune abaza emitor care este necesra obtinerii curentului de colector dorit la o tensiune colector baza data .

-Vce saturatie reprezinta tensiune colector emitor pentru un raport al curentilor de colector si baz amai mic decat castigul static la acel curent de colector. Pentru ca acesta sa fie cat mai mic Tensiunea Vbe de deschidere trebuie se fie cat mai mare.

-Vbe saturatie reprezinta tensiunea baza emitor ce apare la un raport al curentilor de colector si baza ce corespunde zonei de saturatie a caracteristicilor de iesire.


c)caracteristici de semnal mic definesc parametri de functionare in ca. la un nivel al semnalului care nu depaseste 26mV

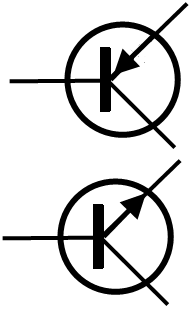

Tranzistor1
